Технічне обслуговування та регламентні роботи JCB 3CX/4CX

1. Установіть машину на рівній горизонтальній поверхні та увімкніть стоянкове гальмо.
2. Втягніть та опустіть стрілу навантажувача.
3. Опустіть ківш навантажувача на землю.
4. Заглушіть двигун і витягніть ключ із замка запалювання.
5. Відключіть акумуляторну батарею (див. главу "Заходи безпеки при виконанні робіт з різними системами").
6. Установіть клини під колеса машини, щоб запобігти її скочуванню під час проведення технічного обслуговування.

При необіхідності проведення робіт з машиной під піднятої стрілою навантажувача заблокуйте важілі задопомогою запобіжної розпорки.

Примітка: при зняті/встановлені запобіжної розпорки переконайтеся, що поряд з машиною нема сторонніх людей

1. Установіть машину на рівній горизонтальній поверхні
2. Звільніть ківш навантажувача і повністю підніміть його вгору
3. Заглушіть двигун і витягніть ключ із замка запалювання

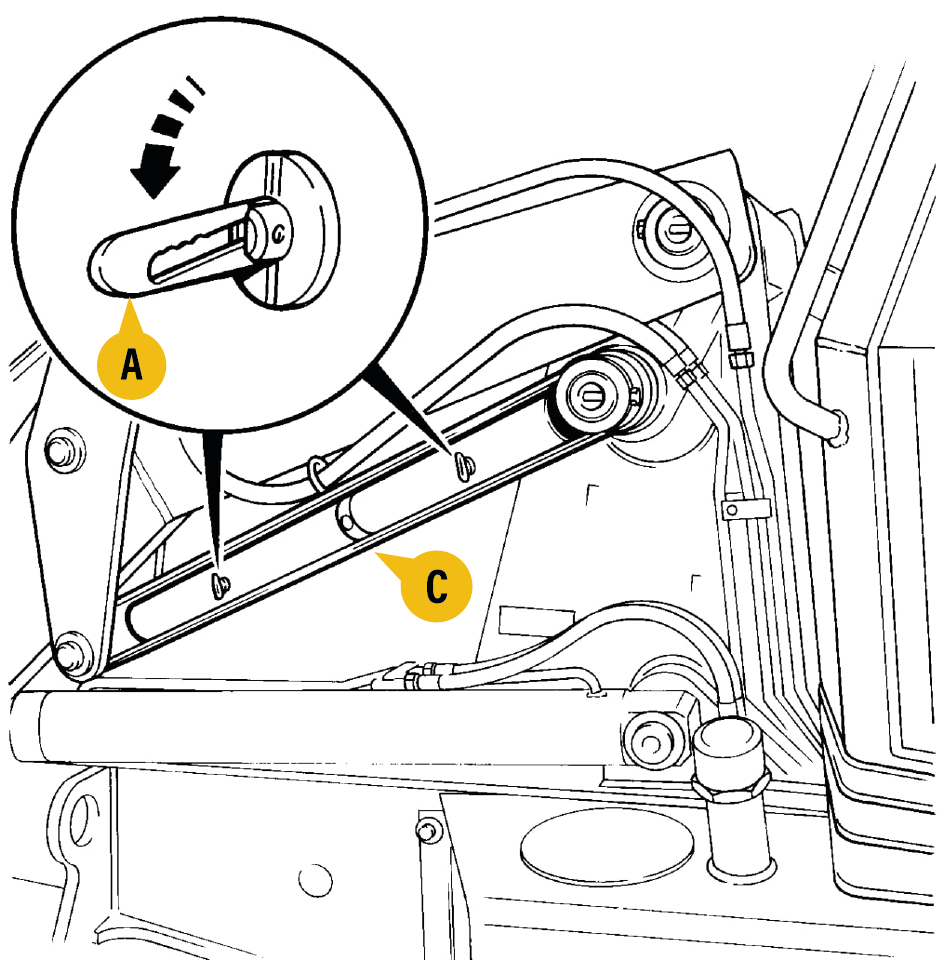

4. Опустіть фіксатор (А) і витягніть розпірку (С) з кронштейна.

5. Примітка: на деяких модифікаціях запобіжна розпірка може бути розташована окремо, як показано на малюнку.

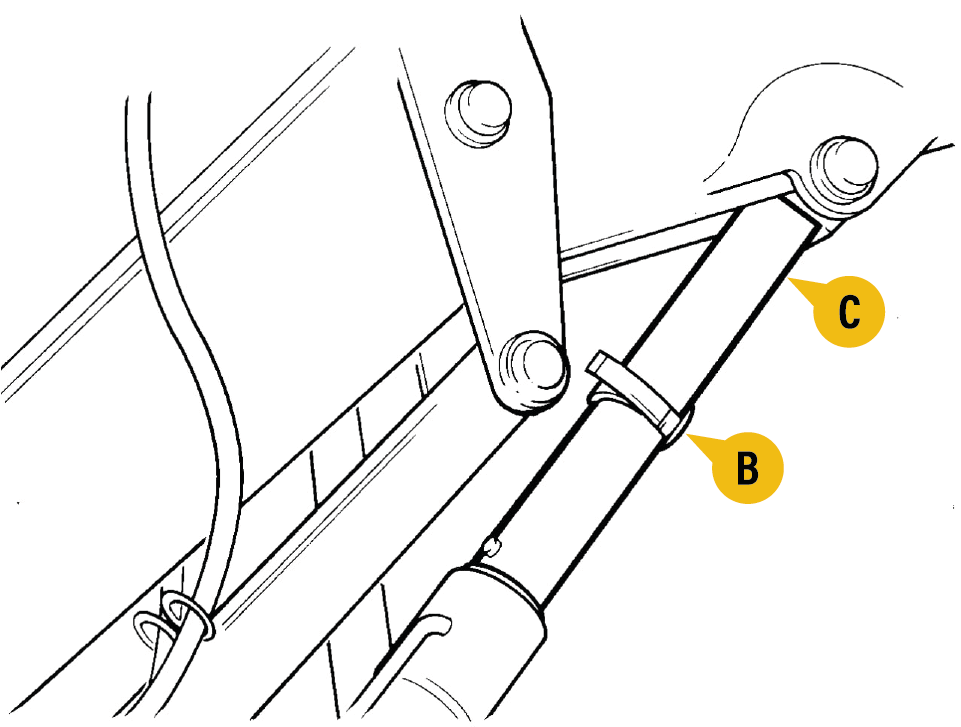

6. Встановіть запобіжну розпірку (С), як показано на малюнку, і закріпіть її за допомогою хомута (В).

7. Будьте обережні під час опускання стріли навантажувача на розпірки, щоб не прищемити пальці. Запустіть двигун і повільно опустіть стрілу навантажувача на запобіжну розпірку і зупиніть переміщення стріли, щойно вона обіпреться на неї.

Для того щоб зняти запобіжну розпірку, виконайте такі дії:

1. Повністю підніміть важелі навантажувача
2. Заглушіть двигун і витягніть ключ із замка запалювання
3. Від'єднайте хомут (В) і зніміть запобіжну розпірку (С) зі штока гідроциліндра
4. Закріпіть розпірку на кроштейні за допомогою фіксатора (А)

Примітка: крім екстрених ситуацій ніколи не використовуйте рубильник відключення акумуляторної батареї для відключення двигуна. Це може призвести до пошкодження електричних ланцюгів.

Вимкнення подачі енергії від акумуляторної батареї до електричних ланцюгів машин необхідно здійснювати щоразу після завершення роботи машини, коли машина ставиться на стоянку на тривалий час і коли немає потреби використовувати прожектори машини. Перед запуском двигуна або використанням електро-приладів машин не забувайте знову підключати батарею.

• підготуйте машину до технічного обслуговування коли стріла навантажувача піднята (див. вище розділ «Підготовка машини до проведення ТО»)
• Для відключення акумуляторної батареї виконайте наступне:

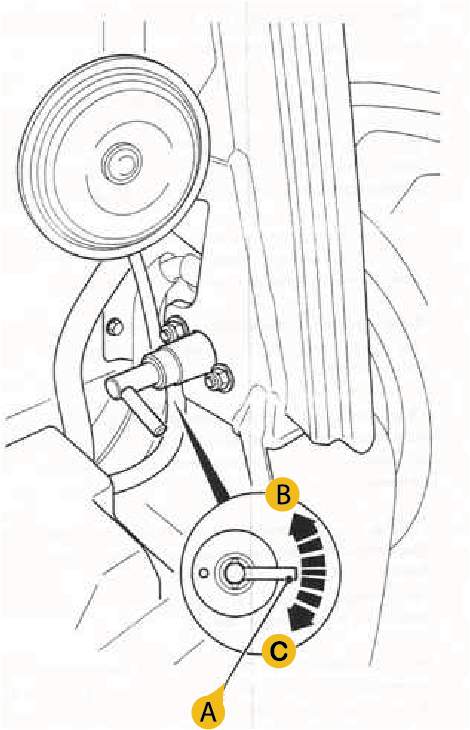

  • (Моделі 3CX/4CX) Зніміть ліву задню панель для того, щоб відкрити доступ до ключа (В). Для вимкнення акумуляторної батареї поверніть ключ (А) проти годинникової стрілки і витягніть його.

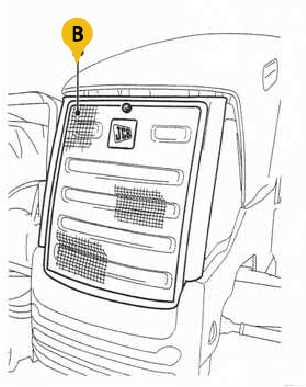

  • (Моделі 3CX/4CX) Відкрийте передню решітку (В)


  • Для вимкнення аккмуляторної батареї поверніть ключ (А) проти годинникової струлки (В) і витягніть його
• Для під'єднання живлення вставте ключ у роз'єм і поверніть його за годинниковою стрілкою в положення (С).

Увага:

• Підніміть стрілку навантажувача і встановіть запобіжну розпірку (див. розділ «Підготовка машини до проведення ТО»)
• Перед відкриванням моторного відсіку заглушіть двигун і зачекайте деякий час для того, щоб він охолов.

Моделі з капотом:

Моделі з кабіною

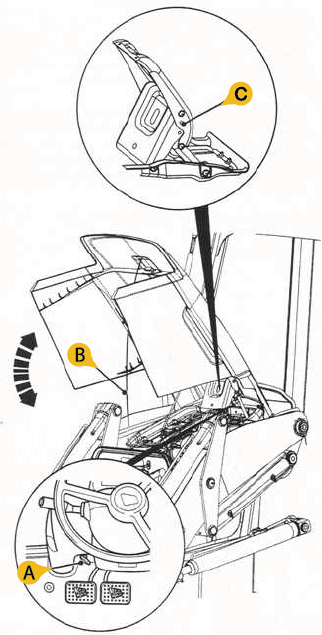

1. Потягніть рукоятку (А), розташовану в кабіні оператора. Капот відкриється і зафіксується у відкритому положенні за допомогою амортизаційних стійок.


   Примітка: якщо капот відчинений і надворі сильний вітер, то встановіть болт у механізм (С) піднімання капота, щоб уникнути падіння капота під час проведення робіт у моторному відсіку.

2. Якщо з якихось причин не вдається відчинити капот з кабіни за допомогою рукоятки, то скористайтеся аварійним відкриванням капота.

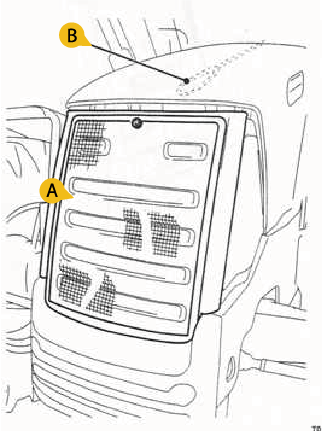

   • Зніміть передню решітку(А)
   • Під капотом знайдіть і потягніть трос (В)

   • Капот машин автоматично відкриється і зафіксується на амортизаційних стійках

Моделі з навісом

1. Зніміть передню решітку.

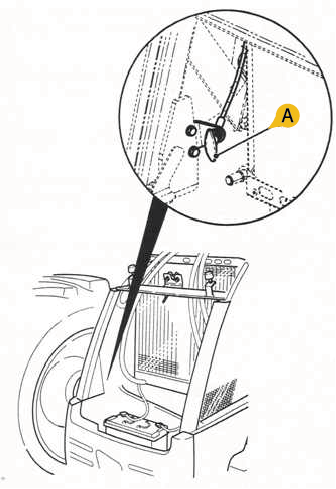

2. Потягніть за ручку (А). Капот машин автоматично відкриється і зафіксується на амортизаційних стійках


Моделі з кришкою двигуна

1. Зніміть бічну панель двигуна.

   Примітка: не знімайте бічну панель двигуна під час роботи двигуна

   • Заглушіть двигун і вимкніть запалювання.
   • Проверніть фіксатор і підніміть бічну панель.
2. Від'єднайте затискач і зніміть випускну трубу.
3. Послабте затискач і зніміть фільтр попереднього очищення.
4. Відверніть болт, потягніть кришку вперед і від'єднайте штифти.
5. Підніміть кришку двигуна та зніміть її.

Вибір моторної оливи

Вибір моторної оливи здійснюється виходячи з температурного діапазону експлуатації двигуна та рекомендацій виробника.

Увага: переконайтеся, щоб вибрана олива з відповідною в'язкістю (за SAE) також задовольняє вимоги щодо якості (API/ACEA).

1. В'язкість (SAE) підбирайте згідно з температурним діапазоном, що відповідає умовам експлуатації спецтехніки до наступної заміни оливи.
   В'язкість по (SAE):
   • JCB444:
     -40...-30°С0W-30
     -40...-30°С0W-20
     -30...-10°С5W-20
     -30...+40°С5W-40
     -20...+40°С10W-30
     -15...+50°С15W-40
   • Perkins:
     -10...+50°С15W-40
     -15...+30°С10W-30
     -18°С10W
2. Моторна олива повинна бути якості, не нижче рекомендованої виробником. Також мати рекомендовану в'язкість:
   • Якість оливи для JCB444:
     Оригінальна олива:
     СтандартJCB High Perfomance
     Не оригінальна олива:
     по APIне нижче CH-4/SJ
     по ACEAE5/B3/A3
     в'язкість по SAE15W-40
     Оригінальна олива (холодний клімат):
     СтандартJCB Cold Climate Engine Oil
     Не оригінальна олива:
     по APIне нижче CH-4/SJ
     по ACEAE5/B3/A3
     в'язкість по SAE5W-40
   • Якість оливи для Perkins:
     Оригінальна олива:
     СтандартJCB Super Multigrade 10W/30
     Не оригінальна олива:
     по APIне нижче CF-4/SG
     в'язкість по SAE10W-30
     Оригінальна олива:
     СтандартJCB Super Multigrade 15W/34
     Не оригінальна олива:
     по APIне нижче CF-4/SG
     в'язкість по SAE15W-40
   • Заправна ємність:
     Perkins:
     двигун "AA" 9,7л
     двигун "AA" (спека)11,0л
     двигун "AB" 10,0л
     JCB444 12,0л
